■ 产品用途

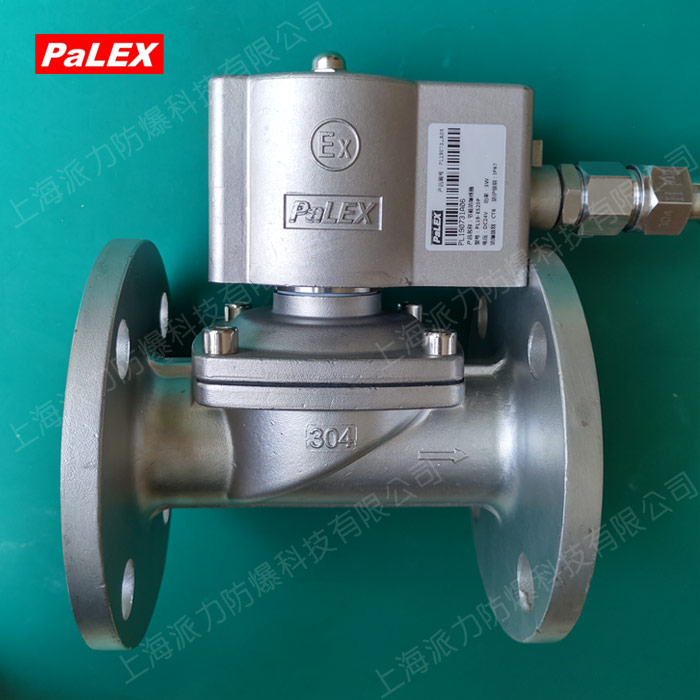

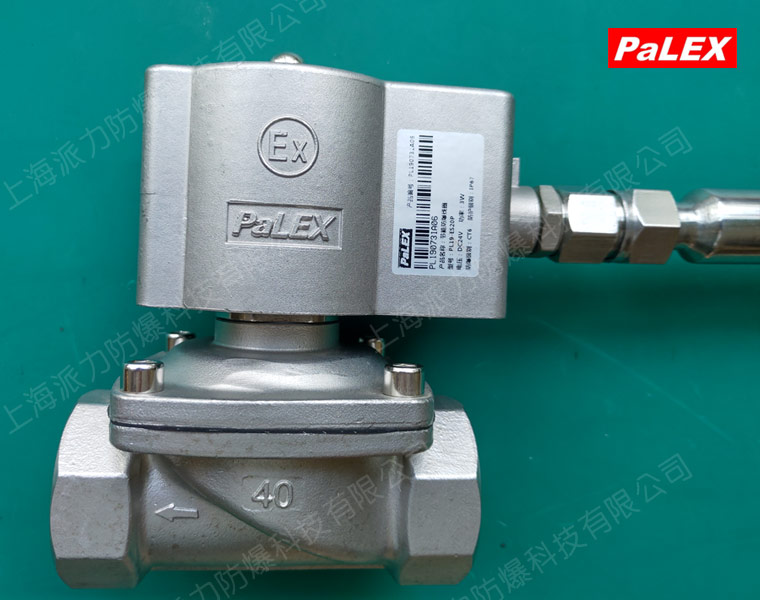

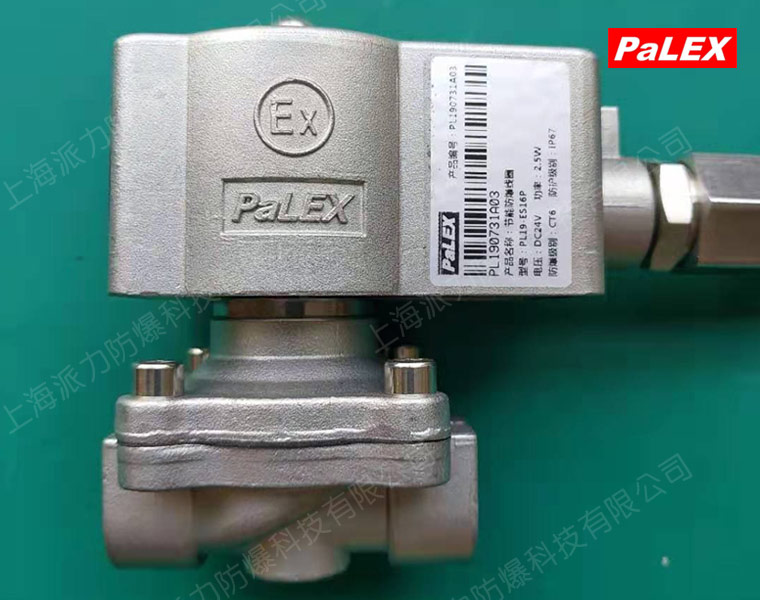

　　PalEX派力PLEX-2W系列防爆电磁阀由2W系列电磁阀、派力PL19-ES节能低功耗防爆电磁线圈组成。适用于各种爆炸性环境及腐蚀性环境中，用于管路中对液体，气体介质通断的自动控制。用于以水或液体为工作介质，可自动控制或远程控制水、气、油、液体等工作介质管路的通断。由于本阀采用橡胶密封，故对工作介质的清洁度大大减低，具有启闭迅速，可靠性高等优点。

　　■产品特点

　　1启闭迅速，可靠性高

　　2防爆性能好，节能低功耗

　　3温度控制技术好，可长期通电。由于电路的转化和改变，功率能耗重新匹配节能后升温得到控制，温控安全值大幅提升。

　　4温控安全保护 出现异常情况下，温度升高到安全限定值时，自动切断电源，确保安全。

　　5通电指示灯 更方便观察电磁阀(线圈装置)设备工作运行情况。

　　6过流过压保护 防止高电压高电流引起的高温引燃引爆的安全保护。

　　7浪涌雷击保护 电磁及电磁周围的电子设备瞬间高电压高电流破坏的安全保护。

　　■ 主要性能参数

　　产品名称：2W系列防爆电磁阀

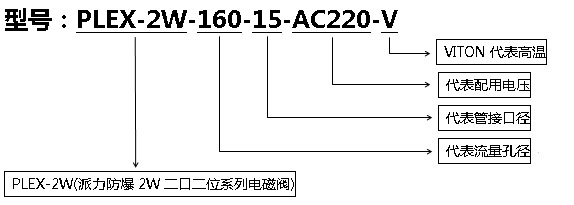

　　产品型号：PLEX-2W

　　公称通径：DN15-DN50

　　使用压力：0～1.0MPa

　　最大耐压：PN1.6MPa

　　连接方式：法兰、螺纹

　　驱动方式：电磁

　　动作方式：直动式

　　作用方式：常闭式(即通电后阀开启)

　　电源电压：AC220V、DC24V

　　电压波动范围：AC220 AC110 -15%～+10%， 36V以下(含36V)为±10%

　　阀体材料：铜、不锈钢SS304、不锈钢SS316、不锈钢SS316L

　　密封材料：丁腈橡胶(NBR介质温度  -5～80℃)三元乙丙橡胶(EPDM介质温度-10～130℃);氟橡胶(VITON介质温度-10～180℃);硅橡胶(VMQ -10～130℃)

　　线圈外壳材料：不锈钢

　　线圈温升：<72℃

　　电磁阀防爆等级：Ex mb ⅡC T4、Ex mb ⅡC T5、Ex mb ⅡC T6 Gb Ex mbD 21 T80℃

　　防护等级：IP67

　　防爆合格证号：SYEx18.1156X

　　保险温度：80℃(自动切断电源，降温后恢复)

　　切断时间：≦1秒

　　其他功能：指示灯显示、开关信号输出、浪涌保护

　　适用介质：空气、水、轻油(粘度≤20cst)、油、瓦斯、煤气、液化气等介质

　　环境温度：-10～65℃

　　适用温度：-5～80℃

　　工作寿命：>15万次

　　保持功率：<5W

　　■PLEX-2W系列二口二位直动式防爆电磁阀-使用参数

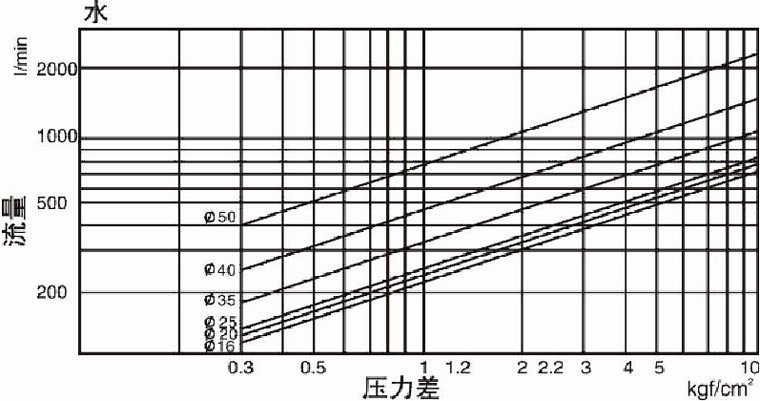

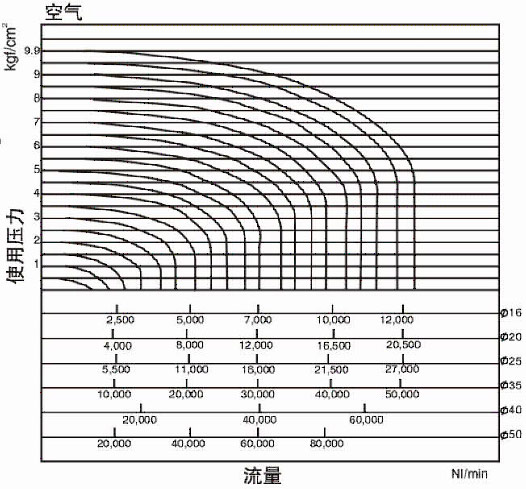

　　■PLEX-2W系列二口二位直动式防爆电磁阀(常闭型)流量特性

　　■PLEX-2W系列防爆电磁阀结构图

　　■PLEX-2W系列防爆电磁阀-主要零部件材料

　　■PLEX-2W系列防爆电磁阀-防爆线圈配置使用参数

　　注：其它电压订货时需说明!

　　■PLEX-2W系列防爆电磁阀注意事项

　　1、不适合流体温度高时为液态，冷却时为固态，腐蚀性流体，黏度超过20cst以上流体。

　　2、安装前管路内杂质必须先清理干净，为了延长使用寿命，应于电磁阀前端安装Y型过滤 器。

　　3、安装电磁阀时，阀体上的箭头标记，应同管路流体流向相一致。当无箭头时， “1”或“IN”为进口，“2”或“OUT”为出口。

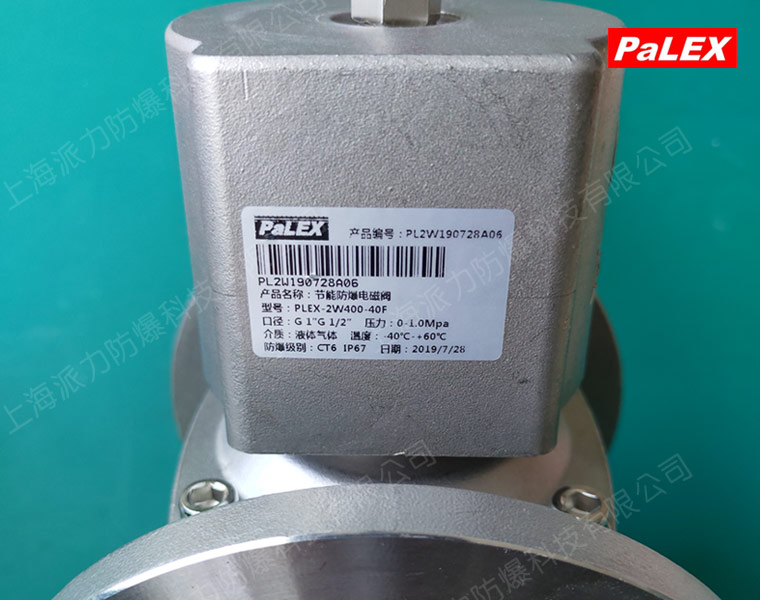

　　4、电磁阀上的标牌参数应与实际使用要求相符。特别请注意标记的额定电压。

　　爆炸性环境区域电缆配线技术和要求

　　爆炸性环境区域内，电器线路采用电缆时，应考虑环境腐蚀、小动物侵害以及周围的环境温度等因素。

　　爆炸性环境区域内，电缆的连接与封端应采用压接、熔焊或钎焊，所有的电缆线路禁止有中间接头。

　　爆炸性环境区域内，绝缘导线和电缆截面，导体允许截流量不小于熔断器熔体额定电流的1.25倍。

　　爆炸性环境区域内，电器设备的金属外壳均应可靠接地，金属管线、电缆外皮等，只作为辅助接地线，与防雷接地的接地体分开设置。
