ZBSF全不锈钢防爆电磁阀
- 商品
- 详情
产品详情
■ 产品用途
PalEX派力ZBSF全不锈钢防爆电磁阀由ZBSF系列电磁阀、派力PL19-ES节能低功耗防爆电磁线圈组成。适用于各种爆炸性环境及腐蚀性环境中。它在接受电控信号后能自动开启或关闭阀门，实现对管道中流体介质的通断控制。ZBSF系列电磁阀主要用于腐蚀性气体、液体,超净气体、液体和食用液体介质的控制。可广泛应用于纺织、印染、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门。
■工作原理
PalEX派力ZBSF全不锈钢防爆电磁阀为分步直动式电磁阀，可根据断电时所处开、关状态的不同，可分为常闭式电磁阀和常开式电磁阀。常闭电磁阀，线圈通电后，衔铁在电磁力作用下先带动副阀阀塞提起，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，衔铁带动主阀阀杯，并利用压差而使主阀阀杯开启，介质流通。线圈断电后，电磁力消失，衔铁因自重下落复位。同时依靠介质压力，主副阀得以紧密关闭。常开电磁阀，线圈通电后由于吸力作用，动铁芯下移，把副阀阀塞压下，副阀关闭，主阀阀杯内压力上升，当压力升到一定值时，主阀阀杯的上下压差一样，由于电磁力作用，动铁芯失去主阀阀杯下，压紧主阀阀座，阀门关闭。线圈断电时，电磁吸力为零，副阀阀塞和支铁芯由于弹簧作用向上提起，副阀打开，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，利用压差把主阀阀杯推起，主阀打开，介质流通。
■产品特点
1启闭迅速，可靠性高
2防爆性能好，节能低功耗
3温度控制技术好，可长期通电。由于电路的转化和改变，功率能耗重新匹配节能后升温得到控制，温控安全值大幅提升。
4温控安全保护 出现异常情况下，温度升高到安全限定值时，自动切断电源，确保安全。
5通电指示灯 更方便观察电磁阀(线圈装置)设备工作运行情况。
6过流过压保护 防止高电压高电流引起的高温引燃引爆的安全保护。
7浪涌雷击保护 电磁及电磁周围的电子设备瞬间高电压高电流破坏的安全保护。
8耐腐：主要部件阀塞，阀体等采用不锈钢制成，防腐性能良好。
9耐热：电磁、密封部分全部采用特种耐高温电工材料和密封材料，并采用了有效的隔热措施。
10耐磨：选材合理，阀塞与阀体间巧妙地利用流体的润滑作用，减少磨损。
11耐冷凝：蒸汽管道的冷凝水是影响蒸汽电磁阀动作的重要因素，本阀则不受冷凝水影响
■ 主要性能参数
产品名称：ZBSF全不锈钢防爆电磁阀
产品型号：PLEX-ZBSF
公称通径：DN10-DN50
至小压差：0
最大耐压：PN1.6MPa
连接方式：法兰
法兰标准：GB9113
驱动方式：电磁
动作方式：分步直动式
作用方式：常闭式(即通电后阀开启)、常开式(即通电后阀关闭)
电源电压：AC220V(其他电压定制)
阀体材料：不锈钢
密封材料：PTFE
线圈外壳材料：不锈钢
线圈温升：<66℃
电磁阀防爆等级：Ex mb ⅡC T6 Gb Ex mbD 21 T80℃
防护等级：IP67
防爆合格证号：SYEx18.1156X
保险温度：80℃(自动切断电源，降温后恢复)
其他功能：指示灯显示、开关信号输出、浪涌保护
适用介质：空气、水、轻油(粘度≤20cst)、油、瓦斯、煤气、液化气等介质
环境温度：-40～60℃
适用温度：水 柴油 汽油 煤油 空气 真空 煤气 天然气等液/气体(≤80℃)、蒸汽 热水 热油 热空气等高温液体或气体(≤220℃)
■ 主要技术参数
型号 | PLEX-ZBSF-1 | PLEX-ZBSF-1Y | PLEX-ZBSF-2 | PLEX-ZBSF-2Y | ||||||
公称压力MPa | 1.6 | |||||||||
工作压差MPa | DN15～50 | 0～1.6 | ||||||||
介质种类 | 腐蚀性气体、短冷流体、食用流体等 | 气体 | 液体 | 气体 | ||||||
介质温度℃ | ≤60 | ≤60 | ≤200 | ≤200 | ||||||
电源电压 | AC220V其余规格可作特殊订货 | |||||||||
使用寿命 | 按JB/T7352-94规定 | |||||||||
流量特性 | 等百分比或线性 | |||||||||
泄漏量m1/min | 按JB/T7352-94·F规定（KV值的0.03%） | |||||||||
公称通径(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | |||
额定流量系数(KV) | 2.7 | 3.8 | 7.4 | 10.3 | 18.8 | 25.7 | 41 | |||
功耗 | AC≤6VA | |||||||||
防爆标志 | Ex mb ⅡC T6 Gb Ex mbD 21 T80℃ | |||||||||
防爆证编号 | SYEx18.1156X | |||||||||
出线口接头 | G1/2" | |||||||||
环境温度 | -40～ 60℃ | |||||||||

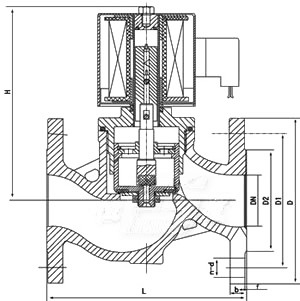

■结构图
■外形连接尺寸
DN | L | H | D | D1 | D2 | b | f | n_d |
10 | 130 | 153 | 90 | 60 | 41 | 14 | 3 | 4-Ø14 |
15 | 130 | 153 | 95 | 65 | 46 | 14 | 3 | 4-Ø14 |
20 | 150 | 153 | 105 | 75 | 56 | 16 | 3 | 4-Ø14 |
25 | 160 | 150 | 115 | 85 | 65 | 16 | 3 | 4-Ø14 |
32 | 180 | 176 | 140 | 100 | 76 | 18 | 3 | 4-Ø18 |
40 | 200 | 176 | 150 | 110 | 84 | 18 | 3 | 4-Ø18 |
50 | 230 | 192 | 165 | 125 | 99 | 20 | 3 | 4-Ø18 |
■电磁阀安装须知
1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。
3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置。
4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径。
5、安装电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀。
6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而防碍动作。
7、普通型不能在爆炸危险场合使用。
8、在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。
9、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。
10、电磁阀前后管道上需安装压力表，以便观察管道压力。
■使用保养
1、建议使用单位派专人负责使用保养。
2、电磁阀安装后需通入介质实验动作数次，确认正常后方可投入正式使用。
3、应定期清洗大阀内外及衔吸合面的污物，注意不要损坏密封面。
4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。
5、电磁阀从管路上卸下不用时，应将内部零件拭净并用压缩空气吹净储存。
6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，再和阀座研磨。
7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时，电磁阀要停止使用，关闭前后手动阀，以免电磁阀爆炸和泄漏。
■订货须知
1、订货时请注明型号、公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及频率、介质粘度。
2、电磁阀正常工作时的电压为220+22V/220-15V，如超过此范围，请订货时注明电压波动量。其它规格电源电压可做特殊订货。
