防爆法兰防腐四氟电磁阀 CT6防爆法兰防腐四氟电磁阀法兰防爆四氟电磁阀

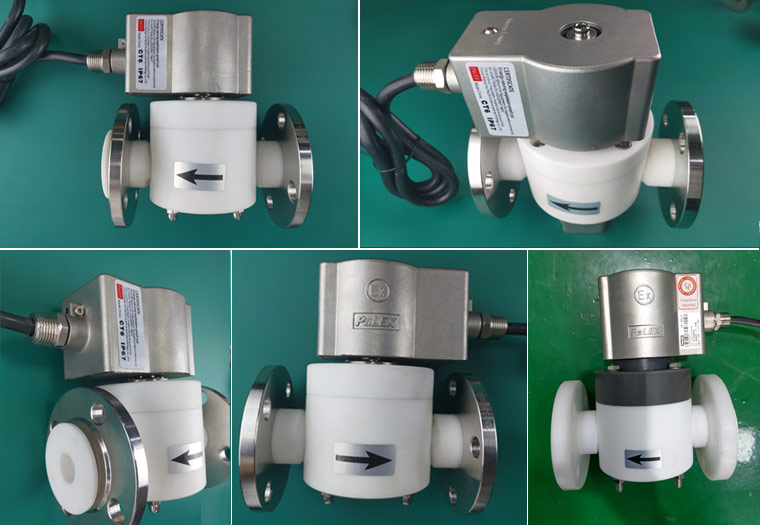

防爆法兰防腐四氟电磁阀PLEX-ZCFF

防爆法兰防腐四氟电磁阀 CT6防爆法兰防腐四氟电磁阀法兰防爆四氟电磁阀PLEX-ZCFF由聚四氟电磁阀、派力PL19-ES20P节能低功耗防爆电磁线圈组成。采用全新一级聚四氟（PTFE）材料，耐酸碱,耐腐蚀，适用于各种强酸强碱类气液体介质，广泛应用于医疗制药、化工化学、环保或清洗设备等自动化控制系统作介质管路的通断的阀门装置。

详情

　　■ 产品用途

　　PalEX派力防爆法兰防腐四氟电磁阀PLEX-ZCFF由聚四氟电磁阀、派力PL19-ES20P节能低功耗防爆电磁线圈组成。采用全新一级聚四氟(PTFE)材料，耐酸碱,耐腐蚀，适用于各种强酸强碱类气液体介质，广泛应用于医疗制药、化工化学、环保或清洗设备等自动化控制系统作介质管路的通断的阀门装置。

　　■产品特点

　　1. 腐蚀性流体与金属部件(动铁芯、弹簧)完全隔绝，即流体只与聚四氟、密封件接触，实现了结构上真正的耐腐蚀。

　　2.其独特的专利结构设计用活塞取代了膜片，避免膜片由于腐蚀性流体的作用而破裂、膨胀失效，使得电磁阀使用寿命大大增长。

　　3.先导孔孔径超大，路径短且直，不易被颗粒物、沉淀物或流体中的结晶物堵塞(例如：水中的泥沙、卤水中的结晶盐等)

　　4.嵌入式密封结构，密封性能更加可靠，实现电磁阀零泄漏。

　　■ 主要性能参数

　　产品名称：防爆法兰防腐四氟电磁阀

　　产品型号：PLEX-ZCFF

　　公称通径：DN15-DN50

　　公称压力：PN0.6MPa～PN1.0MPa

　　连接方式：法兰

　　驱动方式：电磁

　　作用方式：常闭式

　　电源电压：AC220V、DC24V

　　阀体材料：聚四氟乙烯(PTFE)

　　线圈外壳材料：不锈钢

　　电磁阀防爆等级：Ex mb ⅡC T4、Ex mb ⅡC T5、Ex mb ⅡC T6 Gb Ex mbD 21 T80℃

　　防护等级：IP67

　　防爆合格证号：SYEx18.1156X

　　保险温度：80℃(自动切断电源，降温后恢复)

　　切断时间：≦1秒

　　其他功能：指示灯显示、开关信号输出、浪涌保护

　　适用介质：各种强酸强碱类气液体

　　适用温度：-100～180℃

　　■防爆法兰防腐四氟电磁阀技术参数：

操作方法		通电打开、断电关闭
		（电磁线圈可长期通电工作）
参数↓型号→		PLEX-ZCFF
介质温度		-100~+180
使用介质		各类酸、碱、盐、有机溶剂等化学流体
通径（mm）		15	20	25	32	40	50
连接尺寸（G）		G1/2	G3/4	G1	G1-1/4	G1-1/2	G2
功率		AC220V：3W（节能低功耗配置）、DC24V：3W（节能低功耗配置）
电压偏差		允许波动±10%
材料	阀体	聚四氟乙烯PTFE
	密封	聚四氟乙烯PTFE
环境温度		0~60℃
连接方式		法兰
电磁线圈外壳		不锈钢铸造
防爆防护等级		Ex mb ⅡC T6 Gb Ex mbD 21 T80℃ IP67
电气接口		1/2PTN
使用电压		常用电压AC：220V/DC：24V （其他电压可定制）
安装提示		可任意安装

　　■聚四氟乙烯电磁阀化学品性能指南：

种类	浓度%	60℃	种类	浓度%	60℃	种类	浓度%	60℃	种类	浓度%	60℃
氢氧化钠	100	○	磷酸	100	○	甲酸	100	○	乙醚	100	○
氢氧化钾	100	○	铬酸	100	○	乙酸	100	○	苯	100	○
氢氧化钙	100	○	硝酸	100	○	丁烷	100	○	甲苯	100	○
氢氟酸	100	○	草酸	100	○	环已酮	100	○	异丙醇	100	○
盐酸	100	○	柠檬酸	100	○	甲醇	100	○	原油	100	○
硫酸	100	○	高氯酸	100	○	乙醇	100	○	煤油	100	○
磷酸	100	○	乳酸	100	○	乙醛	100	○	汽油	100	○

　　防爆法兰防腐四氟电磁阀PLEX-ZCFF

　　■防爆法兰防腐四氟电磁阀-防爆线圈匹配使用参数

阀门通径	匹配线圈规格	功率（低功耗）		壳体	电缆连接方式防爆配线标准	标志	适用温度	＋60℃环境工作		保险温度
阀门通径	匹配线圈规格	AC220V	DC24V	壳体	电缆连接方式防爆配线标准	标志	适用温度	AC220V	DC24V	保险温度
1/2”DN15	PL19-ES20P （20.5mm孔径）	3W	3W	不锈钢	1.5mm2电缆引线 1.5米G1/2"NPT	CT6	-40℃-+60℃	72℃	72℃	80℃
3/4”DN20	PL19-ES20P （20.5mm孔径）	3W	3W	不锈钢	1.5mm2电缆引线 1.5米G1/2"NPT	CT6	-40℃-+60℃	72℃	72℃	80℃
1”DN25	PL19-ES20P （20.5mm孔径）	3W	3W	不锈钢	1.5mm2电缆引线 1.5米G1/2"NPT	CT6	-40℃-+60℃	72℃	72℃	80℃
1-1/4”DN32	PL19-ES23P （23.5mm孔径）	5W	5W	不锈钢	1.5mm2电缆引线 1.5米G1/2"NPT	CT6	-40℃-+60℃	73℃	73℃	80℃
1-1/2”DN40	PL19-ES23P （23.5mm孔径）	5W	5W	不锈钢	1.5mm2电缆引线 1.5米G1/2"NPT	CT6	-40℃-+60℃	73℃	73℃	80℃
2”DN50	PL19-ES25P （25.5mm孔径）	6W	6W	不锈钢	1.5mm2电缆引线 1.5米G1/2"NPT	CT6	-40℃-+60℃	73.6℃	73.6℃	80℃
