■ 产品用途

　　PalEX派力接线盒式防爆ASCO-531电磁阀由ASCO-531电磁阀、派力PL19-ES10L-H系列节能低功耗防爆电磁线圈组成。适用于I类Ⅱ类T1-T6的爆炸性气体环境及可燃性粉尘环境区域。气动电磁换向阀作为气动系统的常用附件之一，扮演着非常重要的角色，主要是用于气动系统的气源换向问题。采用电磁换向阀可以使操作轻便，容易实现自动化操作。

　　■产品特点

　　1换向迅速，可靠性高

　　2防爆性能好，节能低功耗

　　3温度控制技术好，可长期通电。由于电路的转化和改变，功率能耗重新匹配节能后升温得到控制，温控安全值大幅提升。

　　4温控安全保护 出现异常情况下，温度升高到安全限定值时，自动切断电源，确保安全。

　　5过流过压保护 防止高电压高电流引起的高温引燃引爆的安全保护。

　　6浪涌雷击保护 电磁及电磁周围的电子设备瞬间高电压高电流破坏的安全保护。

　　■ 主要性能参数

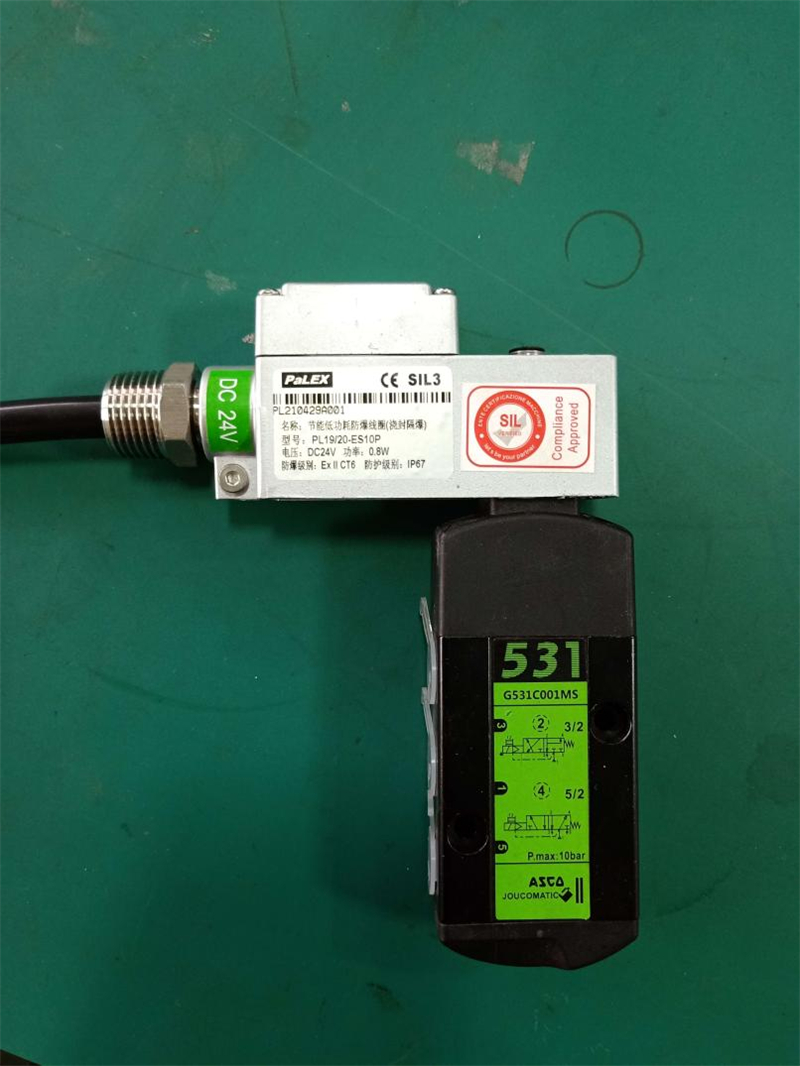

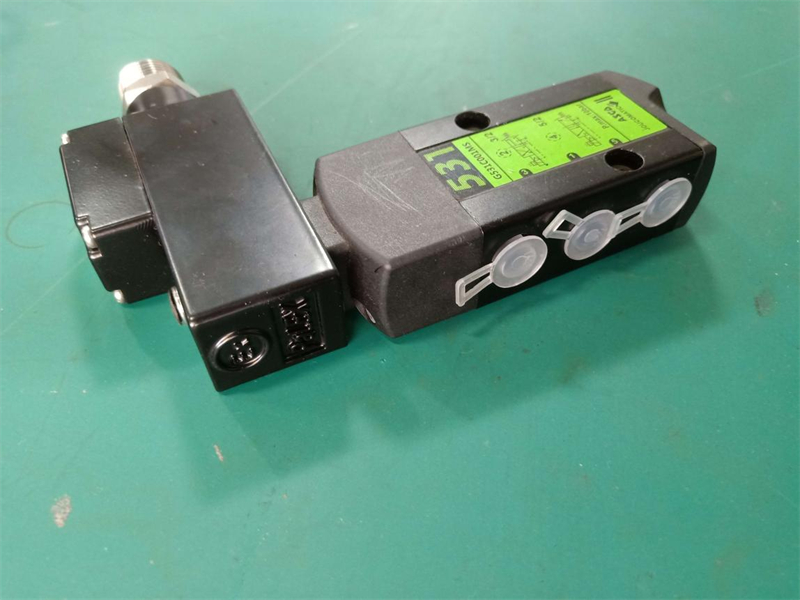

　　产品名称：接线盒式防爆ASCO-531电磁阀

　　产品型号：PLEX-H-ASCO-531

　　公称通径：DN6

　　使用压力：0.2-1.0MPa

　　连接方式：板接式、接管式

　　驱动方式：电磁

　　动作方式：内部先导式

　　位通数：二位五通

　　电源电压：AC220V、DC24V(其他电压可定制)

　　阀体材料：铝合金

　　密封材料：NBR+PUR

　　线圈外壳材料：铝合金

　　线圈温升：<72℃

　　电磁阀防爆等级：Ex mb ⅡC T6 Gb Ex mbD 21 T80℃

　　防护等级：IP67

　　防爆合格证号：SYEx18.1156X

　　保险温度：80℃(自动切断电源，降温后恢复)

　　其他功能：附设手动控制开关、浪涌保护

　　适用介质：空气

　　环境温度：-10～60℃

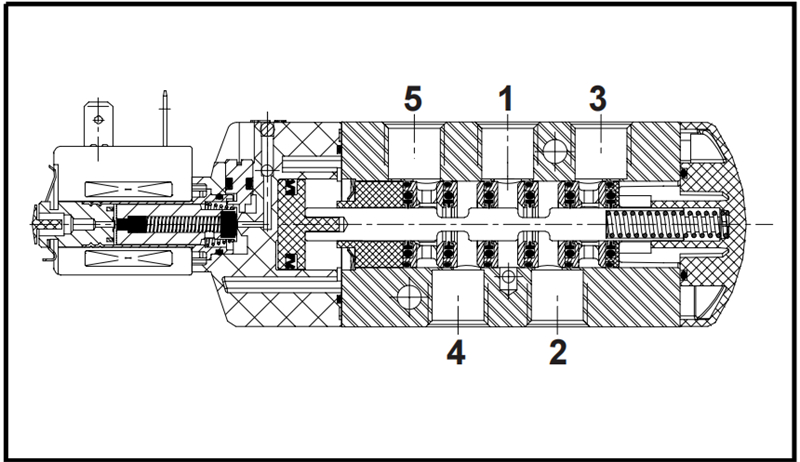

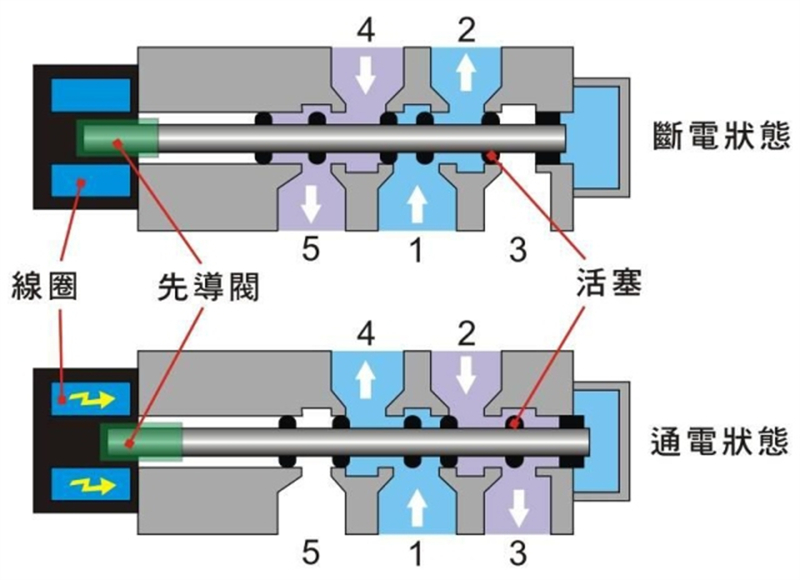

　　■接线盒式防爆ASCO-531电磁阀换向示意图

　　说明：初始位置，1(P)为进气孔，2(A)为出气孔(常开)，3(R)为出气孔(常闭)。3和5(S)为排气孔当电磁阀线圈得电，铁芯得到电磁力，使先导阀动作，使用2、4(B)孔换向，并将2孔中气体排出。

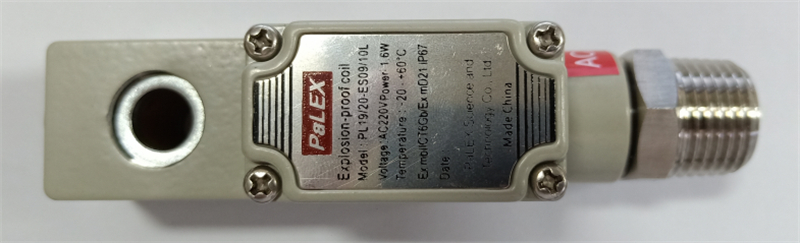

　　PALEX派力节能低功耗防爆线圈-使用参数
