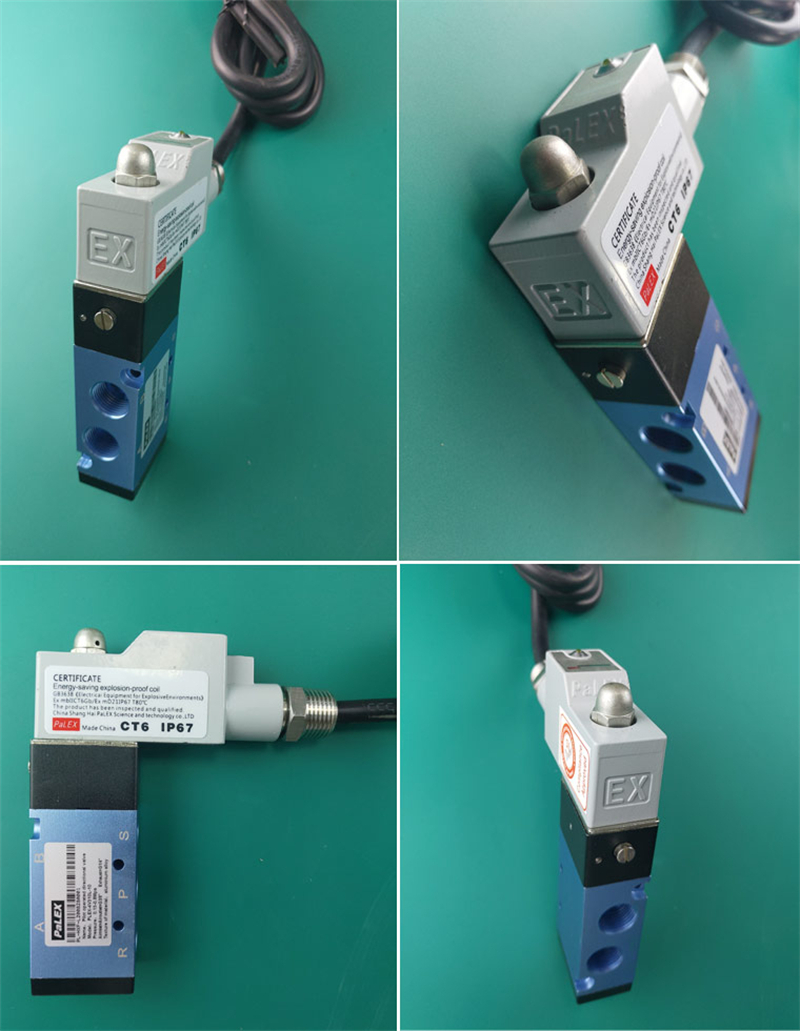

■ 产品用途

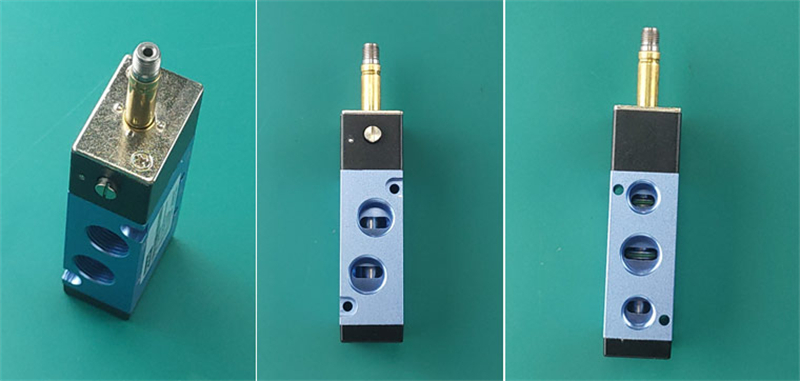

　　PalEX派力气动铝合金防爆电磁换向阀由4V系列电磁阀、派力PL19-ES09系列节能低功耗防爆电磁线圈组成。适用于I类Ⅱ类T1-T6的爆炸性气体环境及可燃性粉尘环境区域。气动电磁换向阀作为气动系统的常用附件之一，扮演着非常重要的角色，主要是用于气动系统的气源换向问题。采用电磁换向阀可以使操作轻便，容易实现自动化操作。

　　■产品特点

　　1换向迅速，可靠性高

　　2防爆性能好，节能低功耗

　　3温度控制技术好，可长期通电。由于电路的转化和改变，功率能耗重新匹配节能后升温得到控制，温控安全值大幅提升。

　　4温控安全保护 出现异常情况下，温度升高到安全限定值时，自动切断电源，确保安全。

　　5通电指示灯 更方便观察电磁阀(线圈装置)设备工作运行情况。

　　6过流过压保护 防止高电压高电流引起的高温引燃引爆的安全保护。

　　7浪涌雷击保护 电磁及电磁周围的电子设备瞬间高电压高电流破坏的安全保护。

　　■ 主要性能参数

　　产品名称：气动铝合金防爆电磁换向阀

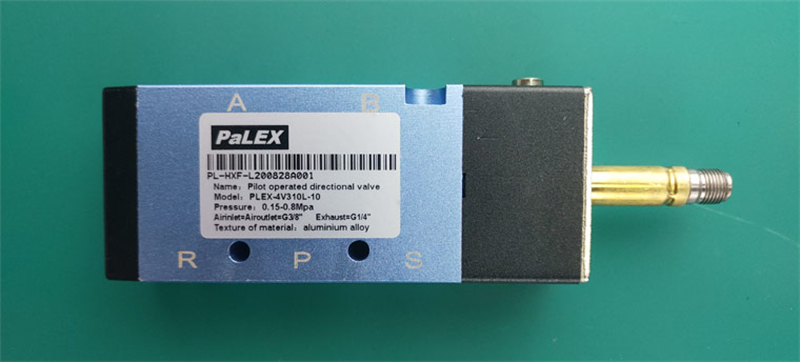

　　产品型号：PLEX-4V210L、PLEX-4V310L

　　公称通径：DN8-DN10

　　使用压力：0.15-0.8MPa

　　最大耐压：1.5MPa

　　连接方式：板接式、接管式

　　驱动方式：电磁

　　动作方式：内部先导式

　　位通数：二位五通

　　电源电压：AC220V、DC24V(其他电压可定制)

　　阀体材料：铝合金

　　密封材料：丁腈橡胶(NBR适用温度  -5～80℃)三元乙丙橡胶(EPDM适用温度-10～130℃);氟橡胶(VITON适用温度-10～180℃);硅橡胶(VMQ 适用温度-10～130℃)

　　线圈外壳材料：铝合金、不锈钢

　　线圈温升：<72℃

　　电磁阀防爆等级：Ex mb ⅡC T6 Gb Ex mbD 21 T80℃

　　防护等级：IP67

　　防爆合格证号：SYEx18.1156X

　　保险温度：80℃(自动切断电源，降温后恢复)

　　其他功能：附设手动控制开关、指示灯显示、开关信号输出、浪涌保护

　　适用介质：空气

　　环境温度：-10～60℃

　　适用温度：-20～70℃

　　■气动铝合金防爆电磁换向阀换向示意图

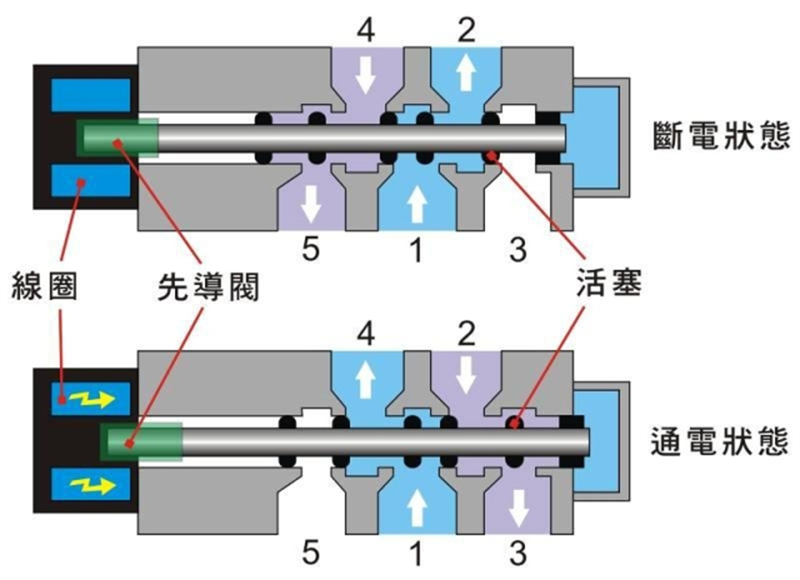

　　说明：初始位置，1(P)为进气孔，2(A)为出气孔(常开)，3(R)为出气孔(常闭)。3和5(S)为排气孔当电磁阀线圈得电，铁芯得到电磁力，使先导阀动作，使用2、4(B)孔换向，并将2孔中气体排出。

　　■气动铝合金防爆电磁换向阀参数

　　①接管牙型有NPT、G牙可供选择;

　　②如有加油润滑，中途不可停止，建议润滑油为ISO VG32或同级用油

　　③最高作用动作频率为空载状态

　　■气动铝合金防爆电磁换向阀注意事项

　　1、使用前注意检查组件在运输过程中是否损坏,然后安装使用;

　　2、安装时请注意气体流动方向及接管牙型是否正确。使用介质必须经过40um滤芯过滤;

　　3、请注意安装条件是否符合技术要求(如 “电压”、“作动频率” 、“工作压力” 、“使用温度范围” 等),然后安装使用;

　　4、安装时注意气体流动方向,1(P)为进气口、2、4(A、B)为工作口、3、5(R、S)为排气口;

　　5、尽量避免在震动的环境下使用,并注意低温下的防冻措施;

　　6、连接管路时,注意止泄带缠绕不可超过接头牙端面,注意清除管路接头内的粉尘、铁屑等脏物,避免杂质或异物进入阀体内;

　　7、请注意防尘,建议排气口安装消声器或消声节流阀。拆下不用时应在进、出气口装防尘套。

　　8、整机调试时,建议先用手动装置调试,然后再通电调试。

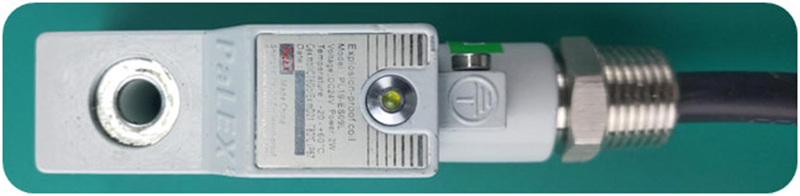

　　PALEX派力节能低功耗防爆线圈-使用参数

　　爆炸性环境区域电缆配线技术和要求

　　PaLEX产品引用和执行标准

　　国际电工委员会(IECEX)标准

　　欧洲电工标准化委员会(ATEX)标准

　　中华人民共和国国家标准《爆炸性环境用电气设备》GB3836

　　《爆炸和火灾危险环境电气装置设计规范》GB50058-92
