浇封系列-节能低功耗防爆线圈-型号说明

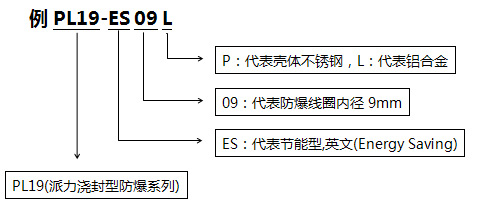

　　型号：PL19-ES09P/L

　　注：未标出的产品型号，均以产品铭牌型号为准，规则相同!

　　例如：PL19-ES09L全释为：派力浇封型节能防爆电磁线圈。线圈内孔直径为9mm，线圈壳体材质为压铸铝。

　　■ 产品用途

　　PaLEX派力防爆PL19-ES节能低功耗防爆电磁线圈(低功耗防爆电磁铁)系列，为PaLEX派力防爆自主研制开发的一款产品，应用智能节能温控系统技术。通电启动后，智能节能温控系统检测到电磁铁吸合，智能识别匹配功率，低功耗运行使得温升小，同时，智能电路处理系统智能识别匹配电路运行效率高效运行，使能达到电磁吸合力提升，使电磁线圈能够长期通电稳定工作。派力节能防爆产品使用更安全，更放心。适用于各种爆炸性环境的防爆应用。

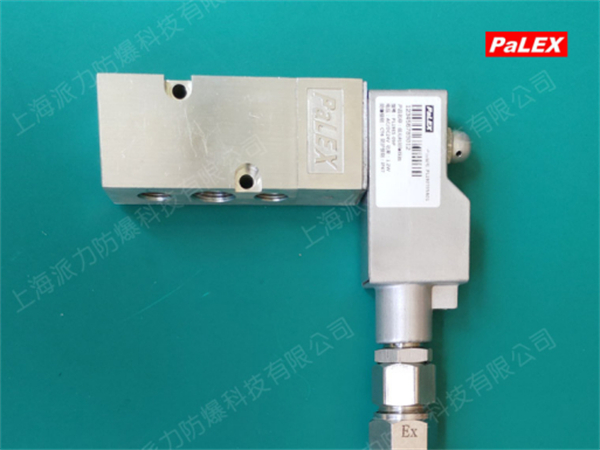

　　PL19-ES09P、PL19-ES10P外壳采用耐腐蚀不锈钢材料，内装线圈，智能节能温控模块等零件，用耐电压、耐电弧、防潮、耐高温阻燃浇封绝缘材料，将所有电气元件封装在金属壳体内，实现全封闭，杜绝了所有的火花，防爆性能优良。可与ASCO、SMC、PARKER、NORGEN、FESTO、亚德客、山耐斯、金器、小金井等多种品牌的电磁阀配套使用。可使不防爆的电磁阀变为防爆电磁阀，适用于I类Ⅱ类T1-T6的爆炸性环境区域及可燃性粉尘环境的20、21、22区。

　　■ 特点：

　　1智能节能技术 由智能节能系统检测到电磁铁吸合，智能识别匹配功率，自动调整功率能耗使能达到低功耗降温效果。

　　2交直流电源通用技术 智能电路处理系统效率转化高效运行使能达到电磁吸合力的提升。

　　3温度控制技术 由于电路的转化和改变，功率能耗重新匹配节能后升温得到控制，温控安全值大幅提升。

　　4温控安全保护 出现异常情况下，温度升高到安全限定值时，自动切断电源，确保安全。

　　5通电指示灯 更方便观察电磁阀(线圈装置)设备工作运行情况。

　　6过流过压保护 防止高电压高电流引起的高温引燃引爆的安全保护。

　　7浪涌雷击保护 电磁及电磁周围的电子设备瞬间高电压高电流破坏的安全保护。

　　■ 主要性能参数

　　产品名称：节能低功耗防爆电磁线圈(低功耗防爆电磁铁)

　　产品型号：PL19-ES09P、PL19-ES10P

　　内孔尺寸：9.3mm、10.3mm

　　电压：AC220V、DC24V

　　功率：AC220V-0.8W、DC24V-0.5W

　　电流：AC220V-4ma、DC24V-25ma

　　接线方式：电缆

　　电缆长度：1.5M

　　螺纹接口：G1/2"

　　壳体材料：不锈钢SS304、SS304L、SS316、SS316L(特种材质可定制)

　　防爆等级：Ex mb ⅡC T4、Ex mb ⅡC T6 Gb Ex mbD 21 T80℃

　　保险温度：80℃(自动切断电源，降温后恢复)

　　防护等级：IP67

　　适用温度：-20℃～+60℃

　　防爆合格证号：SYEx18.1156X

　　可配套阀门：ASCO531、ASCO551、亚德客210、亚德客310、PARKER520、PARKER530等

　　其他功能：温控安全保护、指示灯显示、浪涌雷击保护

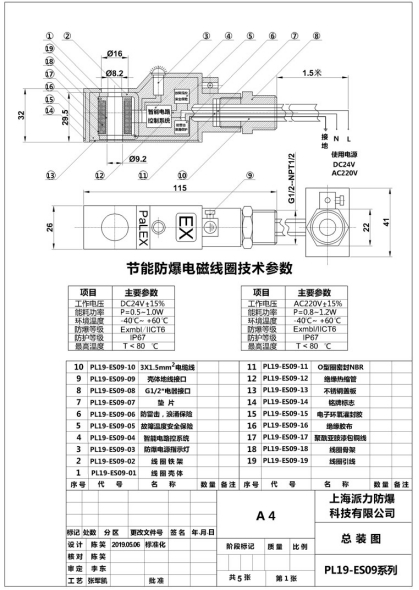

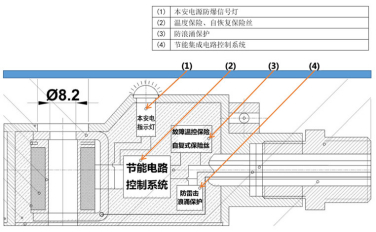

　　■ 节能低功耗防爆电磁线圈(低功耗防爆电磁铁)产品结构图

　　浇封型-节能低功耗防爆线圈-使用参数

　　爆炸性环境区域电缆配线技术和要求

　　爆炸性环境区域内，电器线路采用电缆时，应考虑环境腐蚀、小动物侵害以及周围的环境温度等因素。

　　爆炸性环境区域内，电缆的连接与封端应采用压接、熔焊或钎焊，所有的电缆线路禁止有中间接头。

　　爆炸性环境区域内，绝缘导线和电缆截面，导体允许截流量不小于熔断器熔体额定电流的1.25倍。

　　爆炸性环境区域内，电器设备的金属外壳均应可靠接地，金属管线、电缆外皮等，只作为辅助接地线，与防雷接地的接地体分开设置。
